IGBT驅動器電氣安全性能測試方法：滿足新能淅汽車時代的需求：

    毫無疑問地，由于環保、技術提升以及政府對永續交通系統的支持，電動汽車熱潮持續升溫。根據高盛的預估，在2040年，全球電動汽車銷售量將從2020年的200萬輛激增至7300萬輛。然而，在這樣光明的發展前景中，也有一些當前需要考慮的挑戰，例如絕緣柵雙極晶體管（IGBT）在電動汽車和其他高功率行業中廣泛使用而造成短缺。這個微小的組件能夠快速的功率開關以實現優異的性能，還需要搭配適合的驅動器來隔離高電壓、防止短路和保持適當?shù)拈_(kāi)關速度，以縮減損壞的風險。在本文中，我們將探討IGBT驅動器的電氣安全標準和測試程序，以應對這個充滿挑戰和變化的電動汽車時代。

認識相關安全標準

為確保 IGBT 驅動器的安全性和可靠性，首先您需要先了解相關的電氣安全標準 – GB/T 15651、IEC 60747 和 UL 1577，再按照電氣安全測試規定制定符合的測試計劃。

耐壓測試(Hipot)是一項關鍵的測試，用來驗證IGBT驅動器是否可以承受其標稱的隔離電壓，通常為1.2 kV或更高。測試過程會在輸入和輸出端之間施加60秒的測試電壓進行測試。在產線測試時，制造商可將電壓提高到隔離電壓的120％（通常為1.44 kV或更高）以縮減測試時間至1-2秒。

此外，UL 1577標準還規定具有雙重保護的組件需要進行放電測試，該測試包括兩個部分。第一個測試是將20 kV的直流電壓施加到IGBT驅動器上，并重復進行50次5秒的放電，以檢查是否有可見的損壞跡象。第二個測試需要使用取隔離電壓或3.5 kV較大的測試電壓值，進行60秒的耐壓測試。遵循這些標準和測試程序，IGBT驅動器將可以在不斷發展的電動汽車技術領域中安全使用。

選擇適合的測試儀器

IGBT和IGBT驅動器共同使用在許多高電壓應用中，因此使用安全、準確和可靠的測試儀器來確保其符合安全標準是至關重要的。此外，如前面所介紹的，測試超高隔離電壓和雙重保護的驅動器需要使用比一般耐壓測試電壓范圍（1.2 kV至5 kV）更高的測試電壓，例如7.2 kV或更高。因此，在了解標準規定之后，選擇適合的測試儀器非常重要。

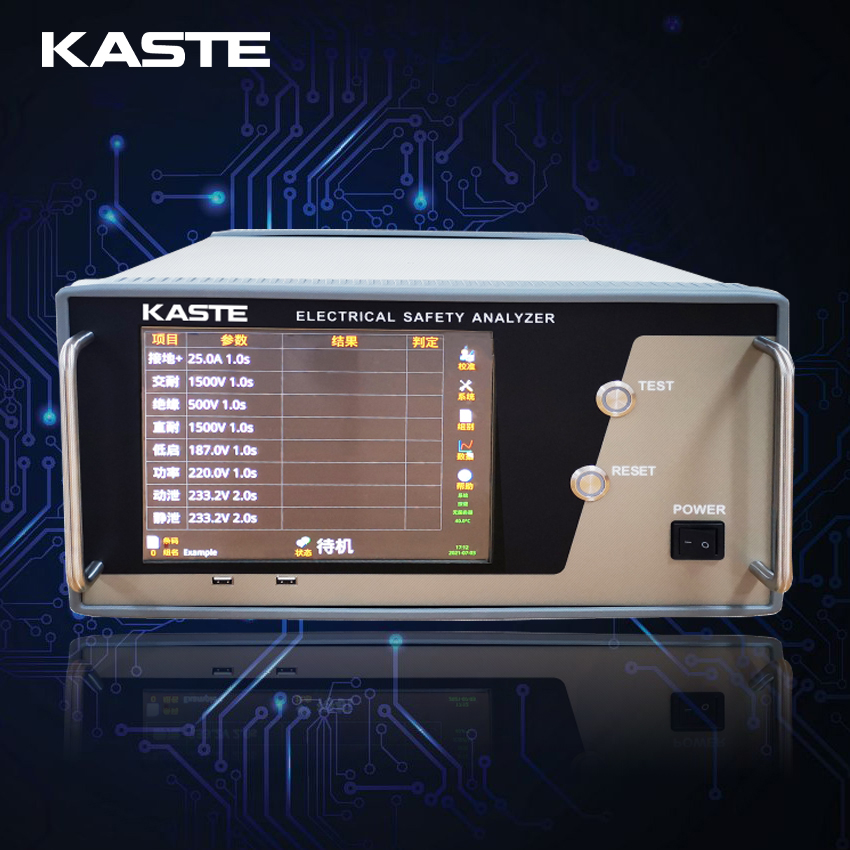

嘉仕電子KS1800系列安規綜合分析儀是一款優質的耐壓測試儀，適用于實驗室和產線設置。它可以提供高達5kVac和6kVdc的耐壓測試電壓，以及3000V100GΩ的IR絕緣阻抗測試，并兼具40A600mΩ的接地阻抗測試功能。KS1800系列安規綜合分析儀可通過直接條形碼掃描儀連接和方便使用的觸碰接口，支持WIFI無線上位機連接，相于對傳統的有線上位機軟件連接模式都是通過RS232/485或GBIP接口通過通訊線纜與上位機進行連接測試，1800系列運用新一代WIFI無線連接，避免了由于系統及接口的兼容性而需要花大量時間去調試通訊接口的波特率，接口選擇等問題 ，大大提高了效率。

透過使用嘉仕電子的測試儀器，將提升您的產線水平，并確保所生產的IGBT驅動器在安全性和可靠性符合高質量標準。

提供更安全的工作站和安全培訓

為了進一步提升測試效能，為操作人員提供更安全的工作站和確保員工受過完整的培訓是非常重要的。在工作站可設置絕緣墊、信號燈和使用其他個人防護裝備，可以大幅降低工作場所的事故和傷害風險。為操作人員進行全面的電氣安全測試培訓，將幫助他們熟悉電氣安全理論和測試儀器的使用，減少在電氣測試期間發生嚴重風險的可能性。

隨著電動汽車行業的崛起，對IGBT及驅動器的需求日益增加，了解和遵守相關的電氣安全標準和測試程序非常重要。使用適合的測試儀器，例如嘉仕7440系列安規綜合測試儀和1800系列安規綜合分析儀，在符合安全標準的同時也提高被測產品的質量。此外，提供更安全的工作站和電氣安全培訓可以大幅降低工作場所事故和傷害的風險。隨著世界走向更環保的未來，確保IGBT驅動器的安全和可靠性對于電動汽車技術和其他高功率行業的持續發展至關重要。

   文章來源：嘉仕電子  http://lbiw.com.cn         http://zskaste.1688.com
