產品特點：

 ●ACW/DCW/IR/GB四合一，容量500VA

 ●屏幕20*2點矩陣OLED液晶顯示

 ●前面板輸入軟件校正

 ●PLC遠端控制接口(遙控界面）

 ●鍵盤鎖定功能

 ●測試線路阻抗自我歸零校整功能，確保測試結果的準確

 ●標配RS232接口，可選配GPIB接口

 ●內建50組程序儲存、每一組可設定8個測試步驟，可進行步驟間的連續測試

 ●可選購內建4組或8組高壓矩陣式掃描通道

 規格型號：

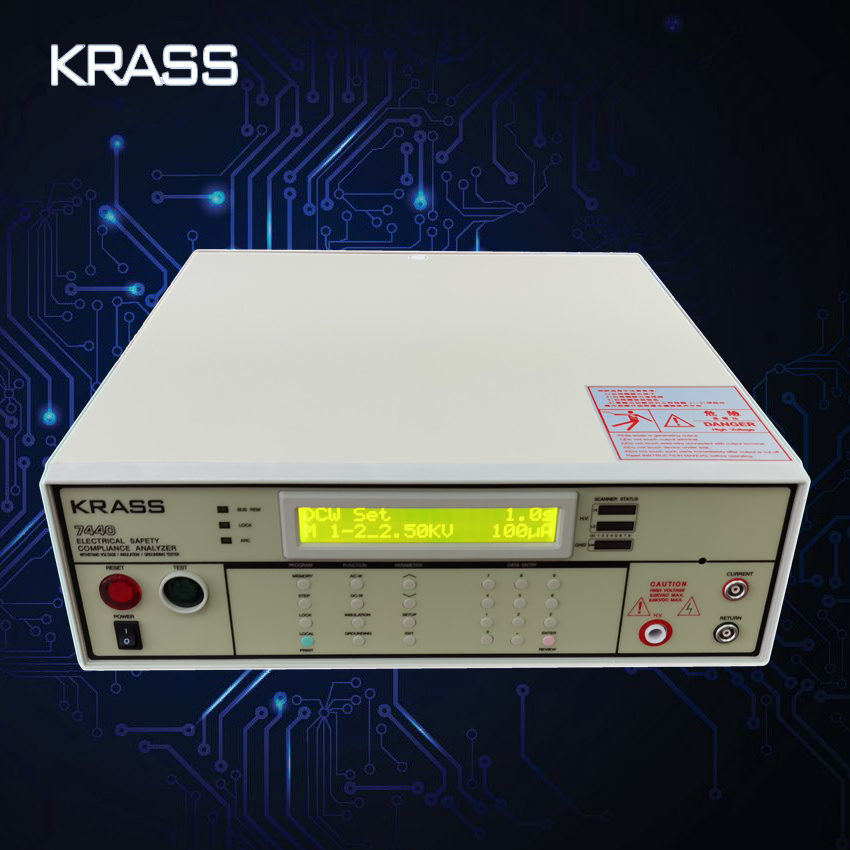

7440

7420

7410

交流耐壓

0-5KV/AC、0-40mA

0-5KV/AC、0-30mA

0-5KV/AC、0-30mA

直流耐壓

0-6KV/DC、0-9999uA

0-6KV/DC、0-9999uA

0-6KV/DC、0-9999uA

絕緣阻抗

0-1KV/DC、0-9999MΩ

0-1KV/DC、0-9999MΩ

0-1KV/DC、0-9999MΩ

接地電阻

3-40A、0-600mΩ

-------

-------

 詳細說明：

范圍

解析度

準確度

 交流耐壓測試（AC WITHSTAND VOLTAGE）

 輸出電壓設定

0-5KV AC

1 Volt/step

±(1%Setting+5V)

 輸出頻率設定

60或50Hz,可選擇

0.1HZ/step

±100PPM

 電流判定上限設定

0.00-30.00mA

0.001mA/step

±(2%Setting+3Counts)

0.00-40.00mA

 電流判定下限設定

0.000-9.999mA

0.001mA/step

 緩升時間設定

0.1-999.9sec

0.1sec/step

±（0.1%+0.05 sec）

 測試時間設定

0，0.3-999.9sec

0.1sec/step

±（0.1%+0.05 sec）

 電弧偵測Arc

 1-9可設定（9為最高靈敏度）

 測線歸零

 0-2.000mA，手動或自動

 輸出穩壓率

 ±(1%Setting+ 5V)（從空載至滿載）

 交流輸出波形

 正弦波，THD＜2%，在電阻負載下測量，波峰因數1.3-1.5

 直流耐壓測試（DC WITHSTAND VOLTAGE）

 輸出電壓設定

0.00-6.00KV DC

1Volt/step

±(2%Setting+5V)

 電流判定上限設定

0.000-9999uA

0.1uA/step

±(2%Setting+3Counts)

 電流判定下限設定

0.0-999.9μA

 緩升時間設定

0.1-999.9sec

0.1sec/step

±（0.1%+0.05 sec）

 測試時間設定

0，0.4-999.9sec

 直流輸出漣波

 <5%，在6KVDC/9999uA電阻負載下測量

 電弧偵測Arc

 1-9可設定（9為最高靈敏度）

 測試線歸零

 0-200μA，手動或自動

 放電時間

 ≦200ms

 絕緣電阻測試（INSULATION RESISTANCE）

 輸出電壓設定

100-1000V DC

1 Volt/step

±(1%Setting+3V)

 阻值判定上限設定

0，1-9999MΩ（0=OFF）

1MΩ/step

±2%Setting（500-1000Vdc/1-1000MΩ），±8%Setting

（500-1000Vdc/1000-9999MΩ）

 阻值判定下限設定

1-9999MΩ

 判定延遲時間

0.5-999.9sec

0.1sec/step

±（0.1%+0.05 sec）

 充電電流下限

0.000-3.500μA或自動設定

 接地電阻測試（GROUND BOND），僅在7440機型有此功能

 輸出電壓設定

3-8Vac

0.01V/step

±(2%的讀值+3個值)

在開路狀態時量測

 輸出頻率設定

60或50Hz可選擇

0.1HZ/step

±100PPM

 輸出電流設定

3.00-40Aac

0.01A/step

±(2%的設定值+3個值)

 阻值判定上/下限設定

0-600mΩ/3-10A

0-150mΩ/3-40A

1mΩ/step

±(2%Setting+2個值)

 測試時間設定

0.5-999.9sec

0.1sec/step

±（0.1%+0.05 sec）

 測試線歸零補償

最大歸零補償200mΩ

1mΩ/step

±(1%的設定值+1 mΩ)

 共同規格（GENERAL）

PLC遙控

功能

輸入訊號

 Test、Rest

輸出訊號

 Pass、Fail、Processing

 記憶組

 具有50個記憶組，每組有8個步驟

 鍵盤安全鎖定

 使用4位數字式密碼，可以鎖定鍵盤的操作，以防止非授權人員擅自設定測試參數

 顯示器亮度設定

 使用面板上的數字鍵設定，計有9段選擇

 蜂鳴器音量調整

 使用面板上的數字鍵設定，計有10段選擇，0為OFF

 校正

 軟體校正方式，配合面板上的輸入鍵進行校正

 矩陣式掃描界面

 包含內鍵矩陣式掃描器在內，共可接2組矩陣式掃描器

 矩陣式掃描器

 H.V×4、H.V×8（選配）

 通訊接口

 RS232或GPIB（選配）

 擴展功能

 系統化操作、數據存儲、查詢統計、支持條碼掃描器（軟件選配）

 輸入電壓

 115或230Vac±15%，單相，可選擇

 輸入頻率

 47-63Hz

 輸入保險絲

6.3A

5.0A

 尺寸（寬×高×深）

432×147×500mm

432×147×300mm

 重量

22Kgs

18Kgs

12Kgs

 備注：7420/7440可以配四通道掃描和八通道掃描，客戶可以根據自己的測試需求來選擇
