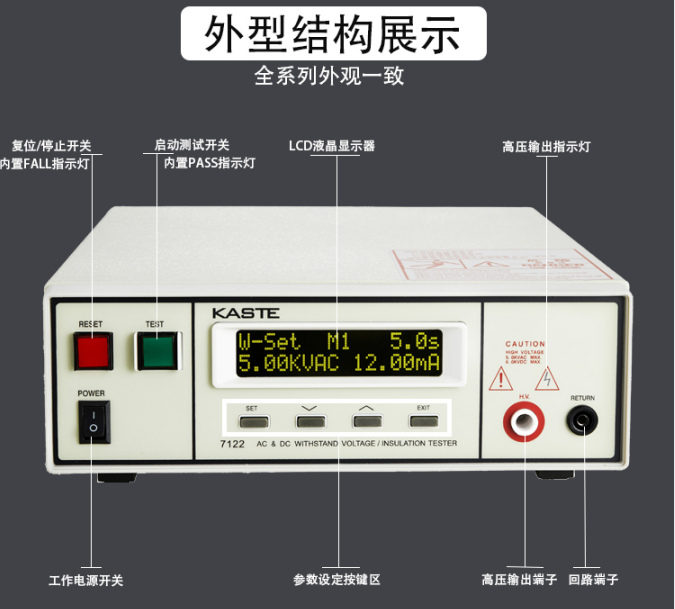

嘉仕7122耐壓絕緣測試儀簡要操作說明：

1、插上電源線，并保證電網與儀器的外殼接地的良好性

2、合上工作電源開關，這時候儀器會進入開機自檢程序直到跳至測試界面。

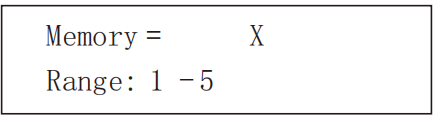

3、按顯示器下方SET按鍵進入設置參數模式，首先進入到的第一個項目是記憶組選擇，本機支持五組記憶組M1-M5，用戶可以根據自己的測試要求設定五組不同的數據保存在記憶組里，方便更換產品測試數據時快捷調用。按^鍵或∨鍵可切換記憶組，再按SET鍵進入下一步同時保存記憶組。

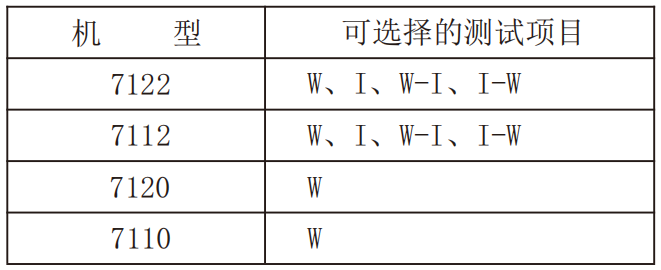

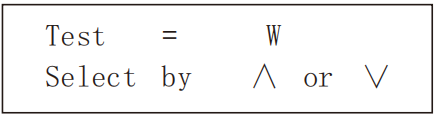

4、選定記憶組后，我們繼續按SET鍵進入下一步，第二步為測試項目選擇，W為單測試耐壓，I為單測試絕緣電阻，W-I為先測耐壓再測絕緣，I-W為先測絕緣再測耐壓，7100系列包含四個機型，七種不同的測試模式，其中7122機型為集成所有機型的功能型號。按^鍵或∨鍵可切換模式。

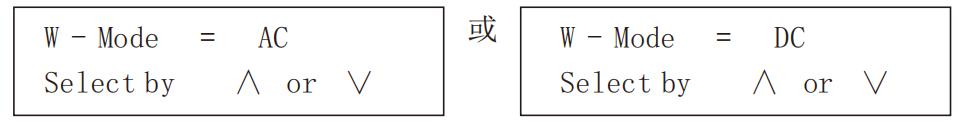

5、選定測試模式后，我們再按SET鍵進入下一步，也就是第三步。我們以7122機型W-I模式為例，這時候視窗進入到W耐壓模式選擇，因?yàn)?122機型集成AC/DC交直流雙耐壓功能，所以該步驟為選擇AC交流或DC直流耐壓選項，用戶可根據自己產品的特性要求選擇所需的耐壓類別。按^鍵或∨鍵可切換模式。

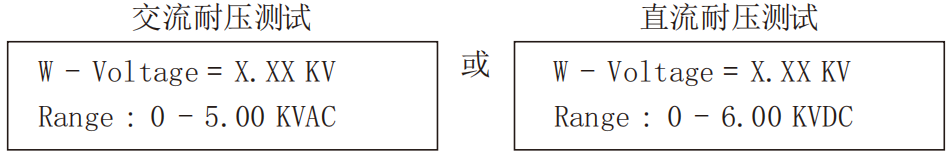

6、選定耐壓模式后我們繼續按SET進入下一步，第四步也就是輸出耐壓設定視窗，用戶可以根據自己產品要求的參數設定所需耐壓值，如AC1500V，儀器單位為KV，我們就設定成1.5KV即可。按^鍵或∨鍵進行設定增加或減少，長按該鍵可步進式快速調整。

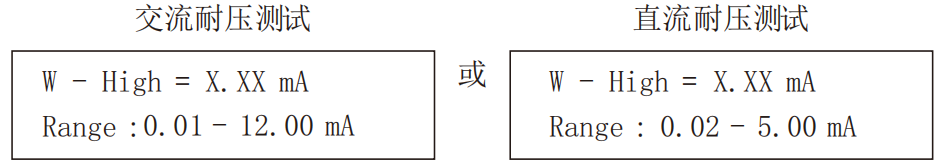

7，耐壓參數設定后按SET鍵進入下一步，第五步，設定耐壓漏電流上限，用戶可根據產品要求設定所需電流值，上限量程AC交流耐壓0.02-12mA.DC直流耐壓0.02~5mA.

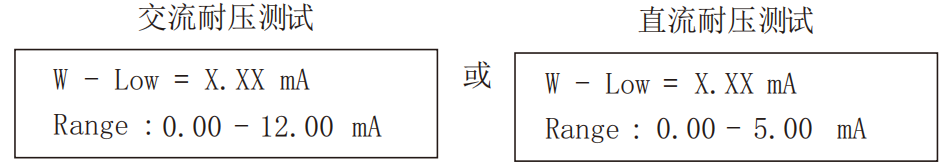

8、上限電流設定完成按SET鍵進入下一步，第六步耐壓下限漏電流設定，因?yàn)楫a(chǎn)品的絕緣性能為越大越好，因此漏電流也是越小越好，有的產品絕緣性能比較好，漏電流比較小，已經超過儀器的讀取下限，所以我們一般建議用戶直接設定為0，也就是最小值。如有特別要求的用戶可以設定自己所需的數值，同樣按^鍵或∨鍵進行設定增加或減少。

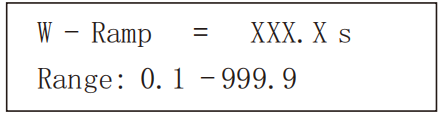

9、下限電流設定完成進入下一步，第七步緩升時間設定，本時間也就是設定的耐壓如1500V從0V至1500V上升的過程，一些用戶要求監測產品的擊穿電壓點的時候就會選用此時間，比如電壓上升到1000V的時候產品被擊穿報警。常規測試我們設定為0.1S就OK。

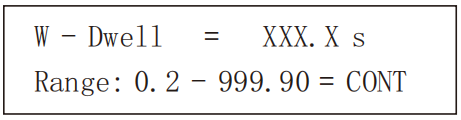

10、第八步，緩升時間設置完成按SET鍵進入測試時間設定，也就是設定產品打耐壓所要求的時間，比如1500V兩秒，就設定2S就OK，用戶根據自己產品要求選定測試時間。量程0~999S，設定為0耐壓為持續不間斷輸出。

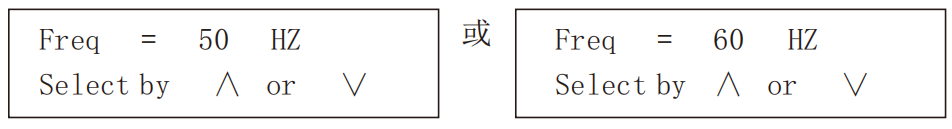

11、第九步，測試時間設定完成繼續按SET按鍵進入下一步，測試頻率選擇模式，50HZ/60HZ可選，按^鍵或∨鍵進行切換選擇。

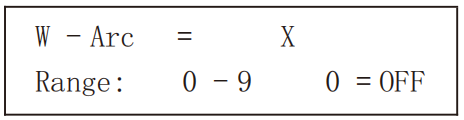

12、頻率選擇完成按SET進入下一步，第十步電弧幀測設定，模式靈敏度可選1~9，0為關才本功能。電弧幀測功能一般針對變壓器，開關電源等一些感性容性產品所要求測試的項目，一般電子 產品無需測試該功能，可選擇關閉。

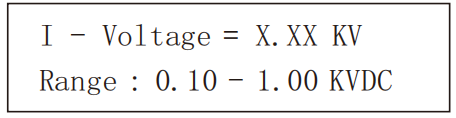

13、按SET進入下一步，第十一步為絕緣測試輸出電壓選擇，量程100V-1000V，常規絕緣測試一般選擇為500V或1000V。按^鍵或∨鍵進行所需電壓設定。

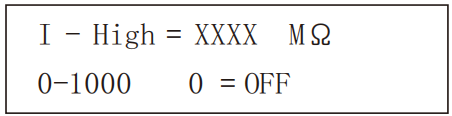

14、第十二步，絕緣電阻上限設定，量程為0~1000MΩ，一般情況下產品的絕緣性能越大越好，所以我們一般建議設定為0，也就是超過儀器的量程。

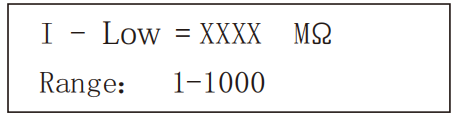

15、按SET進入下一步，第十三步絕緣電阻下限設定，量程為1-1000MΩ，也就是產品的絕緣電阻值不能低于多少M(fèi)Ω，比如產品要求不能低于20MΩ就設定為20MΩ,用戶根據產品要求按^鍵或∨鍵進行所需阻值設定。

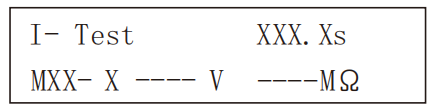

16、絕緣電阻下限設定完成后繼續按SET鍵進入下一步，第十四步絕緣電阻測試時間設定，1-999.9S量程，用戶可根據自己所需按^鍵或∨鍵進行測試時間設定。

17、設定完成絕緣電阻測試時間這時候我們就完成了整個W-I模式的參數設定，這時候再按SET鍵會跳回到第一步記憶組選擇，我們就可以按EXIT鍵退出設定并保存剛才所設定的數據。這時候視窗跳回到待測界面，同時顯示剛才所設定的數值。這時候我們就可以把產品接上去按TEST綠色啟動鍵進行測試了。
