型號

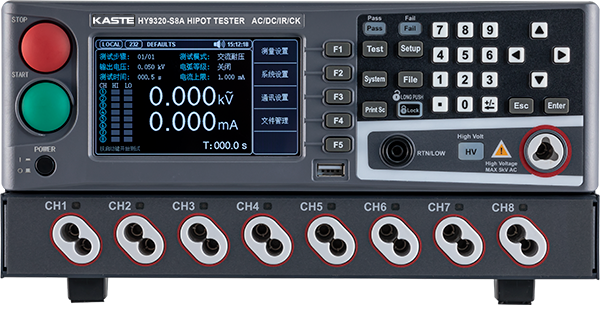

HY9320-S8A

掃描接口

8路雙端

接觸檢查功能

支持

耐電壓測試

輸出電壓

AC

電壓范圍

0.050kV—5.000kV

電壓波形

正弦波

失真度

< 3％

工作頻率

50、60Hz可選

頻率精度

±1%

輸出功率

100VA（5.000kV 20mA）

電壓調整率

±(1.0%+50V)(額定功率）

DC

電壓范圍

0.050 kV—6.000kV

信號源頻率

600Hz

輸出功率

60VA（6.000kV 10mA）

電壓調整率

±（1.0% +100V) （額定功率）

電壓分辨率

1V

電壓輸出精度

±(1.0%設定+5V) (空載)

電壓測試精度

±(1.0%讀數+5V)

電壓產生方式

DDS信號源加AB類功放

電流測試范圍

AC

電流范圍

0.001mA – 20mA

短路電流（瞬間）

>40 mA(設定輸出電壓>500V)

電流分辨率

0.001 mA

電流精度

±(2.0%讀數+5個字)

實際電流

OFF, 0.001 mA-20mA

DC

電流范圍

0.1uA – 10.00mA

電流精度

±(2.0%讀數+5個字)

放電功能

測試結束后自動放電

絕緣電阻測試

輸出電壓

0.050kV – 2.500kV(可選配5.00kV）

電壓分辨率

1V

電壓測試精度

±(1.0%讀數+2V)

最大輸出電流

10mA

最大輸出功率

25VA（2500V/10mA）

輸出瞬間短路電流

>20mA(設定輸出電壓>500V)

負載調整率

≤1％（額定功率）

紋波（1kV）

≤3% (1kV，空載)

放電功能

測試結束后自動放電

電阻測量范圍

0.1MΩ– 10GΩ

電阻顯示量程

(1000V)

10mA    0.1 MΩ-0.5 MΩ

2mA     0.5 MΩ-5 MΩ

200uA   5 MΩ-50 MΩ

20uA    50 MΩ-500 MΩ

2uA     500 MΩ-10GΩ

電阻測量準確度

≥500V

1MΩ– 1GΩ  ±(5%讀數+5個字)

1GΩ– 10GΩ ±(10%讀數+5個字)

< 500V

0.1MΩ– 1GΩ±(10%讀數+5個字)

1GΩ– 10GΩ 僅供參考無精度要求

電流測量準確度

±(1.5%讀數+5個字) （清零后）

電弧偵測

測量范圍

AC

OFF，1-9級

DC

OFF，1-9級

比較器

判別方式

窗口比較方式

I下 ON： 當I下< Ix < I上 ，PASS；

當Ix ≤ I下 或 Ix ≥ I上，FAIL；（條件I下 < I上）

I下 OFF： 當Ix < I上，PASS；當Ix ≥ I上，FAIL；

絕緣電阻判別方式同上

電流上限設置I上

AC

0.001mA – 20mA

DC

0.1uA – 10mA

電流下限設置I下

(LOWER OFF)

AC

0.001mA – 20mA

DC

0.1uA –10mA

電阻上限設置

OFF,  0.1MΩ - 10GΩ

電阻下限設置

0.1MΩ– 10GΩ

判別輸出

PASS/FAIL LCD及LED分別顯示, 聲音報警

參數設定

電壓上升時間

0.1s – 999.9s

電壓跌落時間

0 s – 999.9s， (僅在耐電壓PASS后）

電壓等待時間

0.3s – 999.9s  (僅直流耐電壓，且滿足 上升時間 + 測試時間> 等待時間）

測試時間設定

0.1s – 999.9s （在TIMER ON時）

時間準確度

±（0.2%設定值 ± 0.1s）

測量功能

鍵盤鎖

防止意外修改測試條件，或禁止測試條件被修改

底數清零功能

流過輸出線之間的絕緣電阻和分布電容的電流可被清零

啟動等待延遲

在開始測試時（按下了START），先輸出高壓?jiǎn)?dòng)信號，等待一定時間后開始高壓輸出。

電流超量程判斷

硬件快速判斷絕緣崩潰，比電壓采樣更快捷安全，減少對產品的沖擊損傷

ARC電弧偵測

采樣電流的突變信號，判斷回路潛在的隱患及大概的規模

地線電流檢測

在意外觸電或高壓對外殼有漏電時，保護人身安全

報警音量調節

關、低、中、高

高壓指示

窗口指示和LED燈指示

存儲與接口

文件編程和存儲

可編程100個測試文件， 每個文件可以有20個測試項目。

USB HOST接口

有（最大支持128G）

開機參數保存

設定參數保存為默認參數，下次開機可以自動恢復。

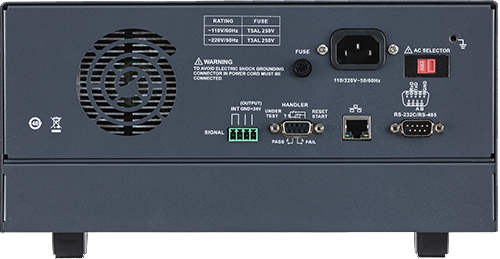

控制接口

HANDLER，SINGAL

通訊協議

SCPI，Modbus RTU

通訊接口

RS232C，LAN，可選配RS485

訂貨信息

標準配件

HY900R： 高壓測試夾一副

HY900B： 高壓測試棒

HY106： RS232通訊電纜

HY917A:耐壓測試線 X2

HY913A:耐壓測試線 X8 (僅HY9320-S8A
