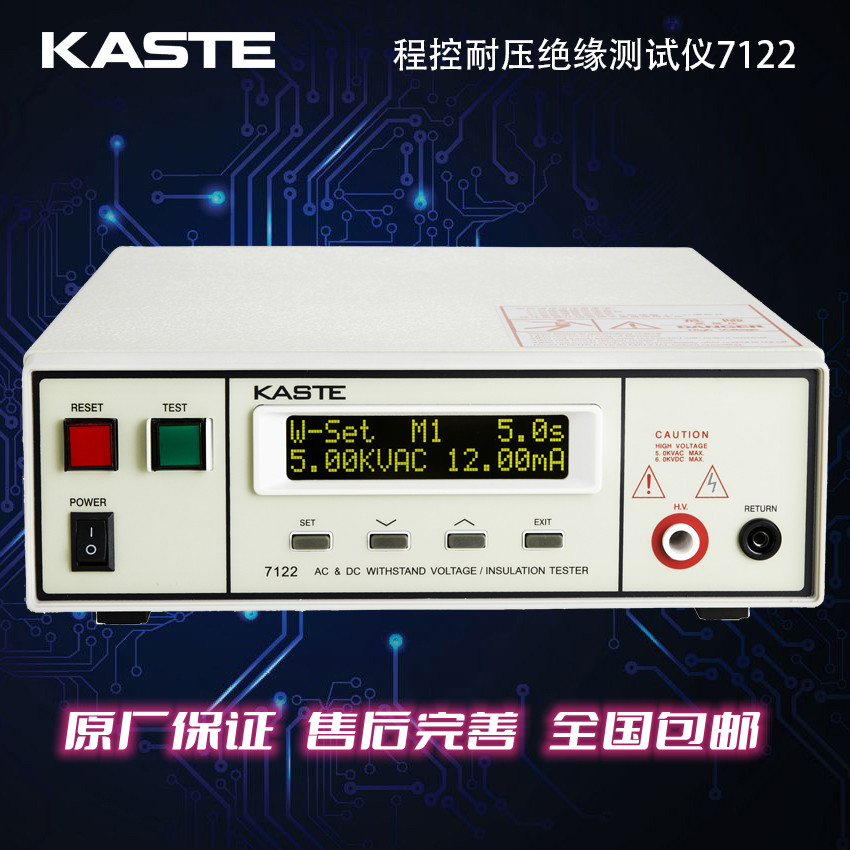

產品概述：

本儀器采用高速MCU和大規模數字電路設計的高性能的安規測試儀，其輸出電壓的大小，輸出電壓的上升、下降。輸出電壓的頻率安全由MCU控制，能實時顯示擊穿電流和電壓值，并具有軟件校準功能，可以直觀、準確、快速地測試各種被測對象的擊穿電壓、漏電流等電氣安全性能指標，并可以作為高壓源用來測試元器件和整機性能等。

應用領域：

適用于家用電器、電腦周邊設備、儀器儀表、電機產品、通信產品、照明電器、電子零部件、電子變壓器、壓縮機、電熱管、電線電纜以及強電系統的安全耐壓和漏電流的測試。同時也是科研實驗室、技術監督部門不可缺少的安規試驗設備。

產品特點：

●操作簡易、體積小、重量輕

●LCD液晶顯示、菜單引導操作

●前面板軟件輸入校正

●鍵盤具有鎖定功能

●三種測試功能（ACW、DCW、IR）

●5組測量記憶模式

●測試時間、電壓、電流、電阻同時顯示

●具有電流、電阻值上/下限設定功能

●電壓可設定時間梯度上升，尋找分析擊穿點

●具有電弧偵測功能（按1-9級）

●過零啟動，過零切斷，防止被測件損壞

●標配PLC接口，選配RS232接口

規格說明：

范圍

分辨率

精確度

交流耐壓測試（AC WITHSTAND VOLTAGE）

輸出規格

5KV/AC,12mA

電弧偵測(ARC)

0, 1–9范圍 (0=OFF, 9 =靈敏度最高)

輸出頻率設定

50/60Hz可選擇,±100ppm

輸出波形

正弦波THP<2%波峰因素，波峰因數（Crest Factor）＞1.3＜1.5

緩升時間

0.1-999.9S， 0.1s/ Step

測試時間

0.2-999.9S， 0.1S/ Step（0=連續測試）

輸出電壓設定

0-5.00KV

0.01KV

±(2% of Setting+5V)

漏電流上限設定

0.10-12.00mA

0.01mA

±(2% of Setting+2counts)

漏電流下限設定

0.00-12.00mA

0.01mA

±(2% of Setting+2counts)

直流耐壓測試（DC WITHSTAND VOLTAGE）

輸出規格

6KV/DC,5mA

電弧偵測(ARC)

0, 1–9范圍 (0=OFF, 9 =靈敏度最高)

連波

<5%d 6KVAdc/5mA電阻負載下測

緩升時間

0.1-999.9S， 0.1s/ Step

測試時間

0.2-999.9S， 0.1S/ Step（0=連續測試）

輸出電壓設定

0-6.00KV

0.01kv

±(2% of Setting+5V)

漏電流上限設定

0.02-5.00mA

0.01mA

±(2% of Setting+2counts)

漏電流下限設定

0.00-5.00mA

0.01mA

±(2% of Setting+2counts)

絕緣電阻測試（INSULATION RESISTANCE）

輸出規格

1KV/DC,1000MΩ

測試時間

0.2-999.9S， 0.1S/ Step（0=連續測試）

輸出電壓設定

0.1-1.00KVDC

0.01KV

±(2% of Setting+2V)

絕緣電阻上限設定

0，1-1000MΩ

1MΩ/Step

±(3% of Setting+2counts)

絕緣電阻下限設定

1-1000MΩ

1MΩ/Step

±(3% of Setting+2counts)

一般規格（GENERAL）

輸入特性

單相47-63Hz 115/230Vac±15%，可選擇，3A保險

遙控裝置

輸入：Test.Reset，輸出：Pass, Fail .Test-in-Process

測試失敗警報

蜂鳴器，液晶顯示“FALL”指示燈

顯示方式

16*2 LCD背光式液晶顯示器

校正方式

前面板軟體校正

鍵盤安全鎖定

可選擇“鎖定”或“不鎖定”兩種模式

配件

高壓線 、接地線、電源線（可選配高壓棒）

工作環境

0-40℃，0-80%RH

重量

9KG

尺寸

89mm高X280mm寬X390mm深
