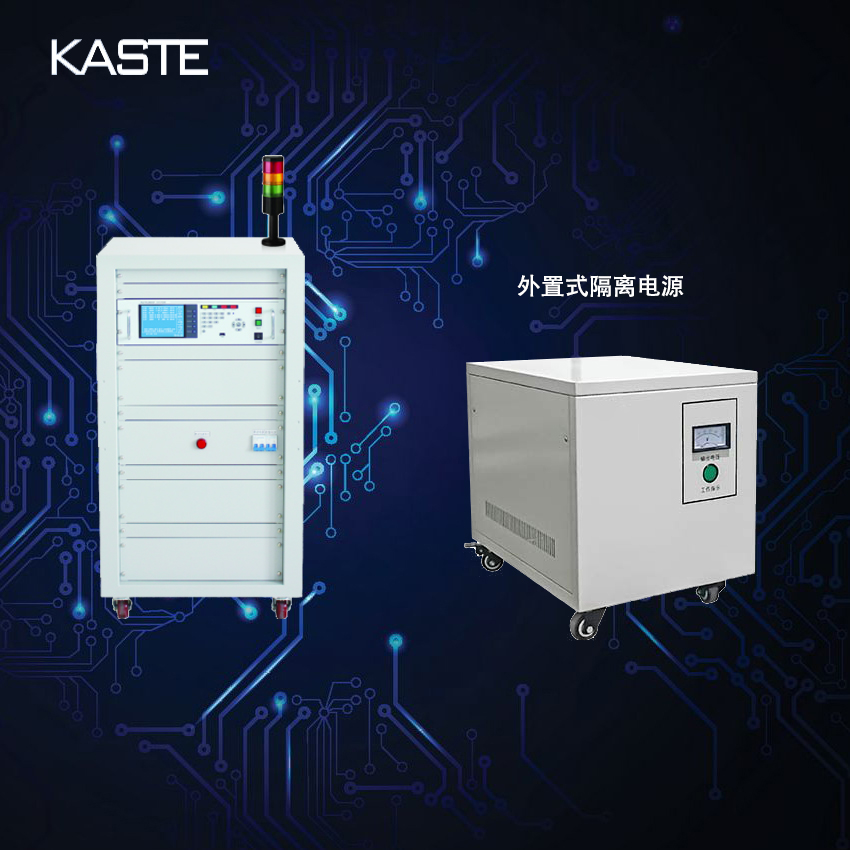

產品概述：

9860系列產品能滿足中央空調、商用熱水器、三相電機等三相電器產品安規和性能測試要求，同時兼容單相產品測試

產品特點：

■滿足CCC、IEC、EN、VDE、BS、GS、UL等電氣安全通用規范標準要求
■選配工業計算機系統，增加條碼掃描器后即可實現自動化控制及數據錄入，構建生產數據管理平臺，可融入生產管理系統
■選配變頻電源，組成自動測試系統，實現測試電源自動調整輸出，無需人工干預，保證測試結果準確
■無限量存儲測試條件和測試結果，通過USB存儲接口，方便數據拷貝
■高達100組測試條件記憶，每組8個測試步驟，每組可單獨設置規格型號，方便查找
■速度快：測試儀器控制核心采用ARM高速處理器，數據處理全面快速，標準測試項目8秒內即可完成
■精度高：安規測試精度高達3%
■耐壓電壓可進行緩升、緩降設置，上下限報警功能
■數字化閉環反饋控制方式，全自動調壓模式，輸出電壓/電流自動修正，且不受外界電網波動影響，保證測試的準確性
■接地電阻測試項目可選擇電壓、電阻兩種判斷模式，滿足不同國家/行業標準要求
■內置三種泄漏電流人體網絡，測試自動切換，可定制任意人體網絡--選配功能

規格說明：

型號

9860TH

9860T

9860H

9860

測試項目

交流耐壓、絕緣電阻、接地電阻、泄漏電流、功率測試、低壓?jiǎn)?dòng)（直流耐壓/選配）

數據存儲方式

工控機配置，電腦存儲

工控機配置，電腦存儲

USB存儲（選配）

USB存儲（選配）

外置隔離變壓器容量

容量訂制

無

容量訂制

無

交流耐壓測試

輸出電壓設定范圍/精度

AC 200～5000V  ±(3%×設定值+5個字)   靜態

擊穿電流測量范圍/精度

0.10～99.99mA  ±(3%×顯示值+5個字)

擊穿電流預置報警范圍

上限：0.10～99.99mA ；下限：0.00～5.00mA

測試時間范圍/分辨率

1～300s  1s/步

電弧偵測(選購)

1～9級(9級為最高靈敏度)

直流耐壓測試（選配）

輸出電壓設定范圍/精度

DC 200～5000V  ±(3%×設定值+5個字)

擊穿電流測量范圍/精度

0.10～10.00mA  ±(3%×顯示值+5個字)

擊穿電流預置報警范圍

上限：0.10～10.00mA；下限：0.00～5.00mA

測試時間范圍/分辨率

1～300s  1s/步

絕緣電阻測試

輸出電壓設定范圍/精度

DC 500/1000V  ±(3%×讀數+5個字)

絕緣電阻測量范圍/精度

1～2000MΩ  ≤100MΩ：±(5%×顯示值+3個字)；>100 MΩ：±(8%×顯示值+8個字)

絕緣電阻報警設定范圍

上限：0～2000MΩ；下限：1～2000MΩ

測試時間范圍/分辨率

1～300s  1s/步

接地電阻測試

接地電流輸出范圍/精度

AC 5.0～30.0A  ±(3%×設定值+5個字)

接地電阻測量范圍/精度

10.0～600mΩ   ±(3%×顯示值+5個字)

接地電阻報警設定范圍

上限：5～10A:10.0～600mΩ；11～25A:10.0～300mΩ；26～30A:10.0～200mΩ；
下限：0.0～100mΩ

測試時間范圍/分辨率

1～60s  1s/步

泄漏電流測試

輸出電壓

1.06倍的額定電壓（由外置隔離變壓器輸出，咧如：15KVA）

泄漏類型設定

動態泄漏、靜態泄漏，可選配內置三種人體網絡，自由切換，可定制任意人體網絡

輸出電壓測量范圍/精度

AC 50～280V  ±(0.5%×顯示值+2個字)

泄漏電流測量范圍/精度

0.05～20.00mA  ±(3%×顯示值+10uA)

泄漏電流設定報警范圍

上限：0.05～20.00mA；下限：0.01～5.00mA

測試時間范圍

1～300s  1s/步

空載功率測試

輸出電壓

1.0倍的額定電壓（由外置隔離變壓器輸出，咧如：15KVA）

輸出電壓測量范圍/精度

AC 50～500V  ±(0.5%×顯示值+2個字)

輸出電流測量范圍/精度

AC 0.20～30.00A  ±(0.5%×顯示值+2個字)

有功功率測量范圍/精度

30～15000W  ±(0.5%×顯示值+5個字)

功率設定報警范圍

上限：3～15000W；下限：0～15000W

測試時間范圍/分辨率

1～300s  1s/步

低壓?jiǎn)?dòng)測試

輸出電壓

0.85倍的額定電壓（由外置隔離變壓器輸出，咧如：15KVA）

輸出電壓測量范圍/精度

AC 50～500V  ±(0.5%×顯示值+2個字)

啟動電流測量范圍/精度

AC 0.20～30.00A  ±(0.5%×顯示值+2個字)

電流設定報警范圍

上限：0.30～30.00A；下限：0.00～25.00A

測試時間范圍

1～300s  1s/步

共同規格

PLC 遙控裝置

信號輸入: 啟動, 停止

信號輸出: 三色報警燈（選購）

校正方式

可通過前面板參數輸入，軟件式校正

工作環境

0-40℃, 20-80%RH

標配產品隨附件

電源線×1、腳踏開關×1、30A測試鉗×1、測試盒×1、電源輸入線×1、保險管×1
使用說明書×1、三色報警燈（選購）

機箱尺寸

600W*1840H*600Dmm 高度含滑輪、報警燈

600W*1100H*600Dmm 高度含滑輪

※本公司保有規格變更權利，規格變更時，恕不另行通知，本公司接受特殊規格訂制。
