產品特點：

■采用先進的直接數字頻率合成器(DSP)波形產生技術，使輸出頻率穩定度高，連續性好、測量精度高。

■按鍵帶飛梭操作簡單極極具人性化，240*128液晶屏顯示，各參數顯示一目了然。

■具有5組記憶，可以將常用的參數(電壓V、頻率F)存儲，方便使用時調用。

■一次可執行20組不同電壓、頻率，并可連續做999次循環測試，每次循環時間可達9999秒。

■提供智能化PC機監控系統，標配 RS232/RS485通訊接口，指令執行時間小于10mS。

■電壓Vrms，電流Irms，有功功率W，頻率Hz，功率因素PF等值同時顯示。

■具有100%加載卸載，穩壓反應時間在20ms以?xún)?nèi)。

■輸出相電壓0-150.0V，0-300.0V。

■輸出頻率40-400Hz。

■輸入輸出完全隔離。

適用場合：

電力、通訊、科研機構、能源、電子電器制造、國防軍工，實驗室，航空（400HZ），家電出口檢測

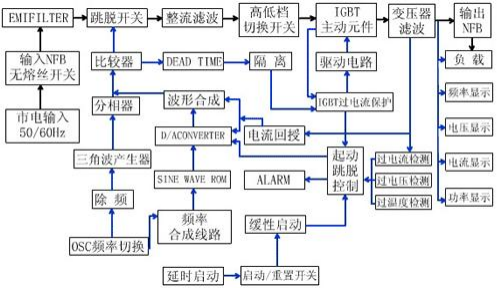

原理方框圖：

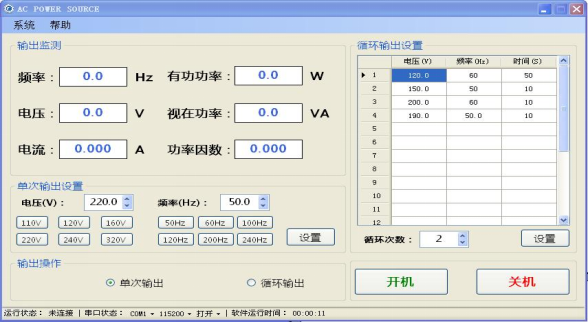

軟件操作界面：

規格參數表：

型號

KS-3110T

KS-3115T

KS-3120T

容量

10KVA

15KVA

20KVA

制作方式

 IGBT/PWM脈寬調制方式

輸入

相數

 單相（1相2線+G）或 三相（3相4線+G）

電壓

 220V±10% 或 380V±10%

頻率

 50Hz或60Hz ±5%

輸出

相數

 單相（1相2線+G）

電壓

 低檔L:0～150V,高檔H:0～300V,(300V以上可定做）

頻率

 40HZ-120Hz（120Hz-400Hz選購）

低檔L

84A

126A

168A

高檔H

42A

63A

84A

顯示LED

 240*128液晶屏顯示,電壓、電流、頻率、功率、功率因數

電源調整率

 0.10%

負載調整率

 0.50%

總波形失真

 1%(純阻性負載)

頻率穩定度

 0.01%

電壓解析度

 0.1V

頻率解析度

 分辨率0.1HZ

電流解析度

 0.1A

測量精確度

電壓

 0.5%FS+5dgt

電流

 0.5%FS+5dgt

功率

 0.5%FS+5dgt

設定精確度

頻率

 0.01%FS+5dgt

電壓

 1%FS

頻率

 0.1%FS

快捷組

 共5組，每組可記憶電源，頻率值，可方便調用

電腦存儲組數

 20組不同電壓、頻率，可連續999次循環，每次循環時間達9999秒

通訊接口

 RS232、RS485(選配)

保護

 過流、過溫、過載、短路

輸入接線方式

 接線排

輸出接線方式

 接線排

冷卻方式

 風扇冷卻

運行環境

 溫度：0-40℃、濕度：20-80%RH

重量

110Kg

135Kg

165Kg

尺寸

 780*550*1030mm

 ※本公司保有規格變更權利，規格變更時，恕不另行通知，本公司接受特殊規格訂制。
