KASTE7305接地電阻測試儀簡要操作說明 |

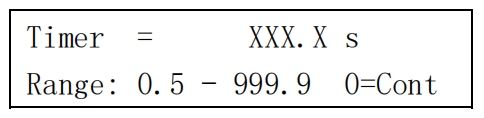

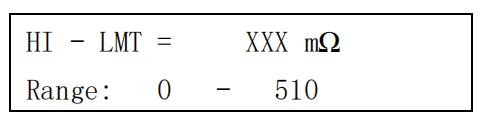

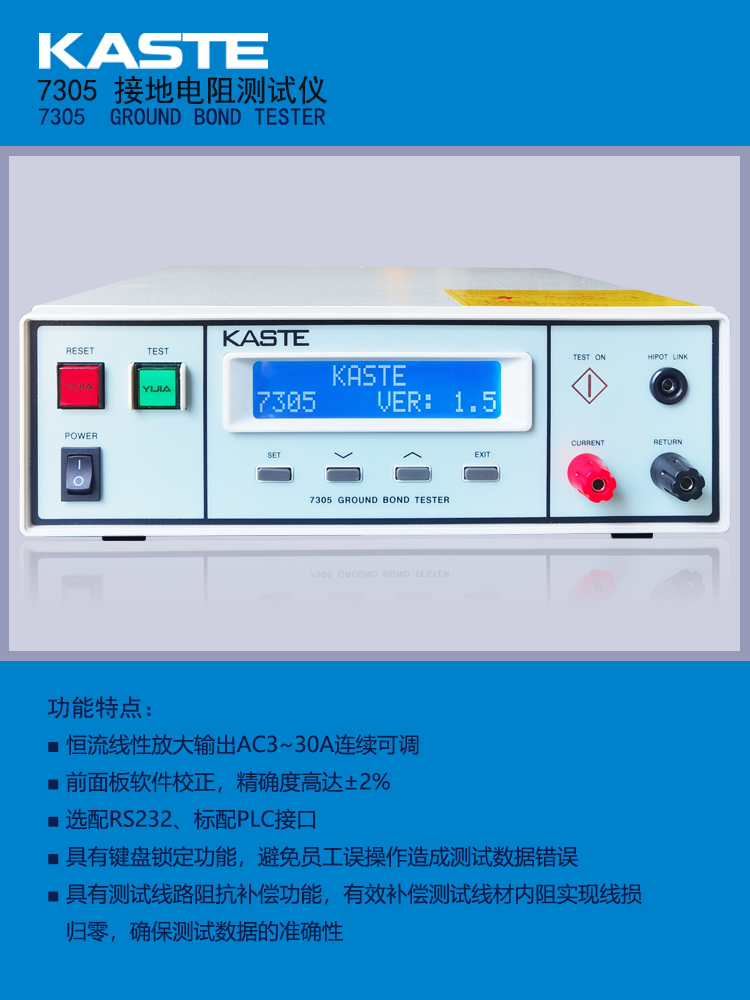

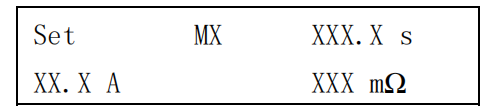

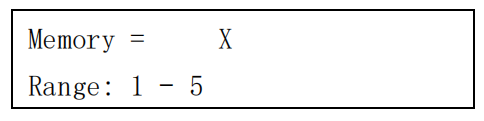

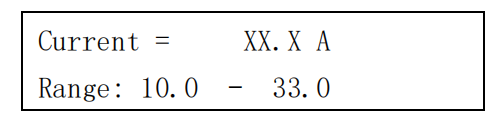

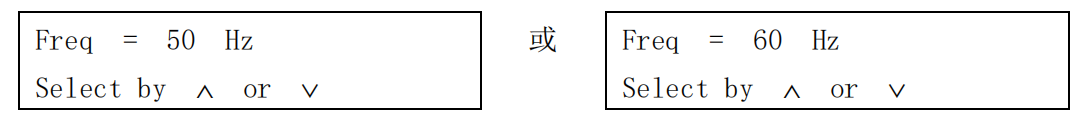

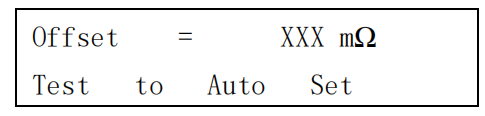

KASTE7305接地電阻測試儀是嘉仕電子科技有限公司獨立自主研發的一款針對電子電器產品地線與外殼導通性能測試的一款儀器,本機提供AC6V30A恒流輸出,0~510mΩ導通阻值測試范圍,并且自帶測試線材補償清零功能,確保測試數據的準確性。下面我們就介紹一下7305接地電阻測試儀的簡要上手設定參數說明: 首先我們接通電源AC220V,把測試夾子依次連接在輸出電流(紅)/回路(黑)色端子上,下面我們按下電源開關鍵POWER,這時儀器開機,顯示開機話面,自檢幾秒鐘后進入待測界面。 按SET鍵進入?yún)?shù)設定,第一步為記憶組選擇,本機支持M1-M5五組記憶組,用戶可以根據自己測試要求設定多個不同產品參數保存在不同記記組內,方便快捷調用。按^鍵或∨鍵可切換記憶組 記憶組選定后繼續按SET按鍵進入下一步,這時進入測試電流設定界面,本機1~30A可調,按^鍵或∨鍵可調整不同參數。 測試電流選定后按SET鍵進入下一步,這時進入到電阻上限設定,上限的意思是產品的要求不能大于此阻值,如產品測試結果超過設定上限,儀器會發出不合格蜂鳴警報聲,并顯示實時測試數據,同時儀器紅色會亮燈。本機支持0~510mΩ測試范圍,按^鍵或∨鍵可調整不同參數。 上限電阻設定完成后繼續按SET鍵進入一下一步,測試時間設定,本機支持0~999S設定范圍,0為不間斷連續測試。按^鍵或∨鍵可調整不同時間參數。 測試時間選定后按SET進入下一步,這時就到了測試頻率選擇界面,本機支持50/60HZ頻率雙頻切換輸出,用戶可根據自己測試要求選定,默認為50HZ。 頻率選定后按SET進入下一步,測試線或冶具歸零補償,本功能為7305機型特有的功能之一,可以有效補償測試線材或測試冶具與儀器之間的線路阻抗歸零,為產品測試的準確性提供更精準數據。本機有效補償范圍0~100mΩ.使用方法為將儀器兩個測試夾子并接,然后按下啟動測試按鍵,如果測試數據不是0mΩ,可以通過調整補償阻值直到儀器測試數據為0mΩ。 再按SET按鍵進入下一步,這時儀器已經到了最后一步,跳回到記憶組選擇界面,這時候表示我們整個參數設定已經完成,如果需要更改其他參數,可以繼續按SET鍵重新進入一步步設定,如果不需要調整就按EXIT退出并保存設定參數,這時候儀器就會直接返回到待測界面,接上產品按綠色啟動按鍵就可以進行產品測試了。 文章來源:嘉仕電子http://lbiw.com.cn |
