變頻電源與普通交流穩壓器的最大區別是什么？

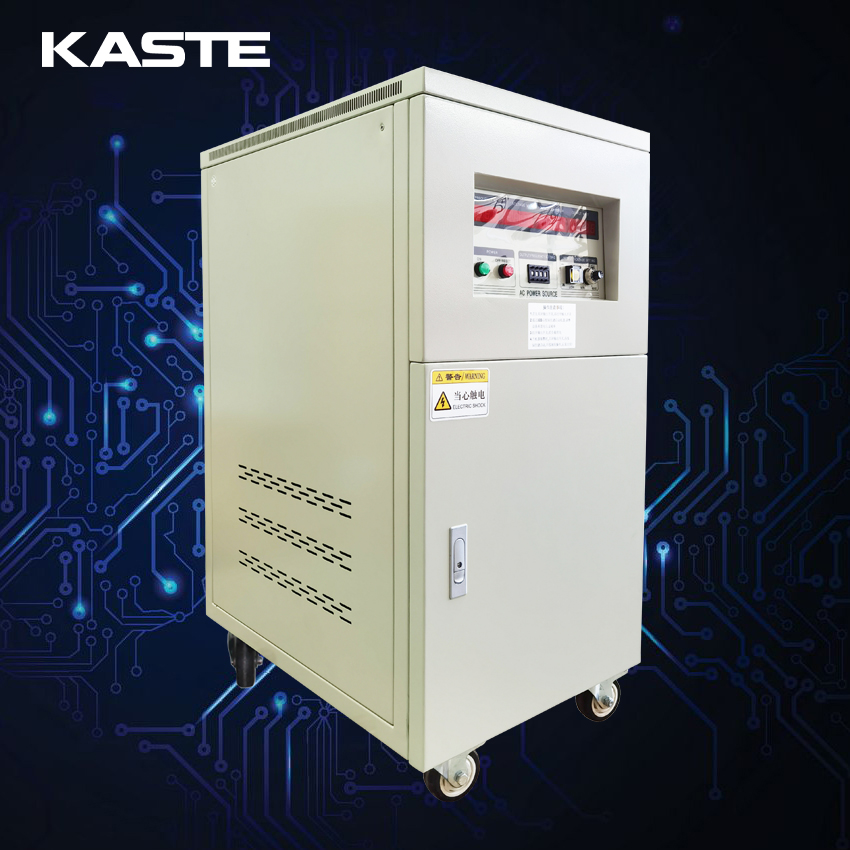

首先我們講述交流變頻電源的結構與原理

變頻電源主要包括輸入電網濾波器、輸入整流濾波器、逆變器、輸出整流濾波器、控制電路、保護電路，輸出隔離變壓器，輸出濾波器。

1.輸入電網濾波器：消除來自電網的干擾，如電動機的啟動，電氣的開關，雷擊等產生的干擾，同時也防止開關電源產生的高頻噪聲向電網擴散

2.輸入整流濾波器，對電網輸入電壓進行整流濾波，為變換器提供直流電壓

3.逆變器：是開關電源的關鍵部分，它把直流電壓變換成高頻交流電壓，并且起到將輸出部分與輸入電網隔離的作用

4.輸出整流濾波器：將變換器輸出的高頻交流電壓整流濾波后得到需要的直流電壓，同時還防止高頻噪聲對負載的干擾

5.控制電路：檢測輸出直流電壓，并將其與基準電壓比較后進行放大；調制振蕩器的脈沖寬度，從而控制變換器以保持輸出電壓的穩定

6.保護電路：當開關電源發生過壓、過電流短路時，保護電路使開關電源停止工作以保護負載和電源本身

變頻電源一般是將輸出電壓取樣后參考電壓一起送入比較電壓放大器，此電壓放大器的輸出作為電壓調整管的輸入，用以控制調整管使其結電壓隨輸入的變化而變化，從而調整其輸出電壓。

7.變頻電源具有輸出頻率和電壓連續可調特性，負載穩壓率達到1%以內，并且輸出純正的正弦波電壓，由此可見變頻電源可以模擬不同的電網輸出，完全可以代替普通交流穩壓器的作用。

交流穩壓器的結構

交流穩壓器一般分為全自動高精度穩壓器、大功率補償式穩壓器、交流凈化穩壓器、無觸點穩壓器、參數穩壓器等

全自動高精度穩壓器：是通過電機帶動碳刷在自耦變壓器的繞組匝間滑動而直接調整輸出電壓

大功率補償式穩壓器：是通過電機帶動碳刷在自耦變壓器的繞組匝間滑動而直接調整輸出電壓，在通過補償變壓器調節輸出電壓

交流凈化穩壓器：內部采用濾波電容，通過調節初級回路可控硅的導通角來調節輸出電壓，此款穩壓精度高，輸出波形好

無觸點穩壓器：通過電壓或電流過零時切換一組或多組可控硅而使補償變壓器中的一個或多個變壓器的補償繞組升壓或降壓

參數穩壓器：利用鐵芯材料飽和特性來凸顯輸出電壓基本穩定，大特點抗干擾能力強

總結‘：由此可見兩者的制作成本和應用領域有不同場景，如產使用場景都是國際50HZ 220/380V場景可以選擇普通交流穩壓器，而一些做出口產品模擬國外電網做產品帶載測試的情況下就需要變頻電源了，因為穩壓器是不可以調頻的，還有一些機關單位實驗室，研發部門等對電源精度要求較高的場景也是需要用變頻電源才能達到的，我們在選擇電源供應器的時候應該先了解清楚自己的使用要求。
