嘉仕KS-1105&5KVA變頻電源檢修實戰：

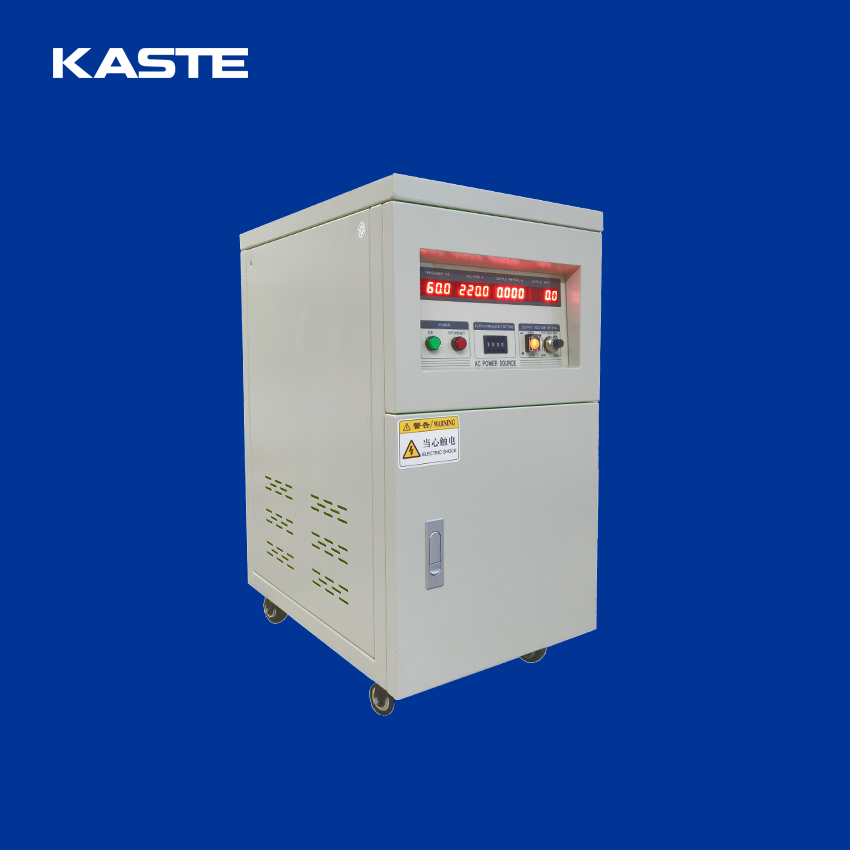

  近日收到客戶報修一臺使用了五年的5KVA變頻電源，單相220輸入，單相0~300V交流輸出，頻率40~499.9HZ可調，本設備自交負客戶使用以來，一直平穩運行了五年沒發生過任何故障，可見我們國產設備的質量性能和進口儀器設備已經達到一個基本相同的水準。本次故障現象為按下電源啟動輸出，電源低電壓檔位的時候設備能正常運行，切換到高電壓檔的時候頻率和電壓會頻繁大幅度亂跳，不穩定，并且機器會發出一種很尖的高頻聲，像這種情況我們該如何去分析呢？下面嘉仕公司的工程技術人員為您詳細解答。

   首先，設備低檔位任何數據都能正常這個點去分析，從這里我們可以判斷為設備逆變前端是正常的，主要為后端電路AC輸出到隔離變壓器這一部份的問題 ，但為了安全起見我們還是要求先斷開強電輸入，先測試一下IGBT的信號，嘉仕KS系列單相變頻電源選用的是兩塊100A三菱IGBT模塊，配合自研的驅動電路，信號電壓一般為AC12V，DC4.3V左右。我們維修變頻電源設備的時候首先要確認信號是否正常，下一步再去檢查別的電路部位。各品牌的工作原理基本都是一樣的，主要不同的地方就是自研的電路上的差別。如果設備四個驅動信號都正常的情況下我們就可以大概的確定為后端電路的問題了，這時候因為高電壓檔位故障，我們先檢查輸出高低檔位切換接觸器是否有接觸不良，線松動等問題 。還有就是檢查反饋電路，主要檢查的為兩個鋁殼的反饋電容器，和電容器反饋到主控板這一部份的線路。在我們多年的同故障檢修經驗中得出最常見的原因為鋁殼反饋電容損壞引起的故障。一般情況下只壞一個，所以有時候有一個檔位能正常工作。檢測到壞的電容器換掉即可排除本故障。但此情況下因為又是老機器的話我們一般建議兩個都一起更換，以免另一個因為壽命、變質等原因損壞而再次發生故障。
