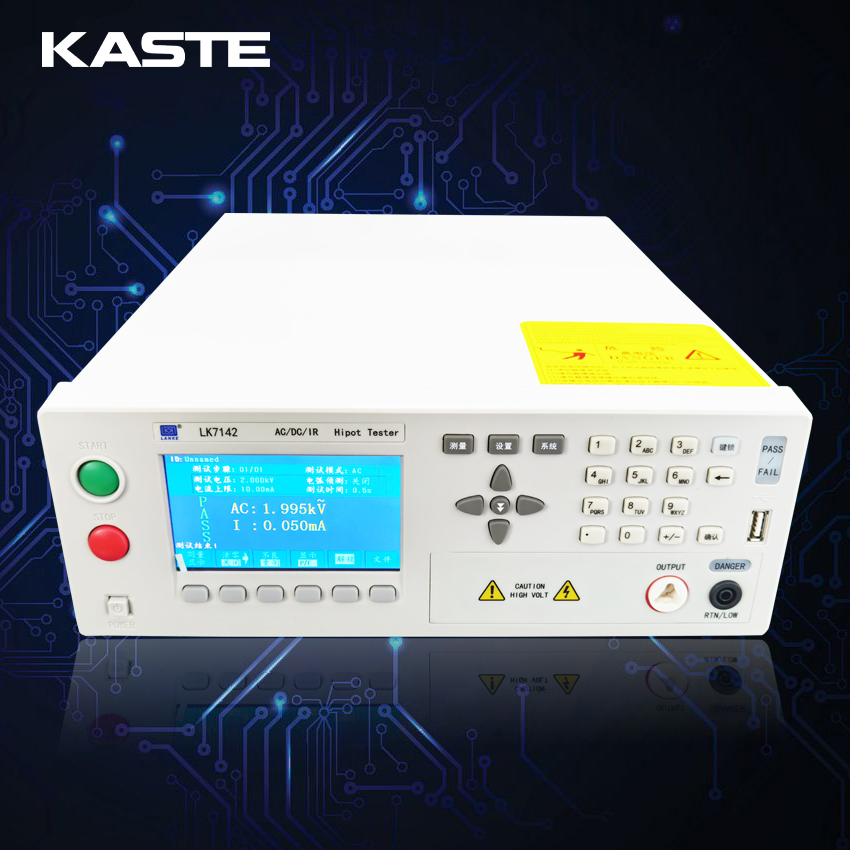

LK7142交直流耐壓絕緣測試儀是一款小功率經濟型智能安規測試儀器。體積小、重量輕、外形美觀、操作簡便。LK7142產品可應用于家用電器、變壓器、電氣設備、元器件的安全性能檢查。 性能特點 ■ 輸出功率： AC:5kV/20mA;DC:6kV/10mA ■ 絕緣電阻測試電壓：0.10kV-1.00kV 絕緣電阻測試范圍：0.1MΩ-50GΩ ■ 480×272點，TFT-LCD顯示 ■ 快速放電和電弧偵測功能 ■ 999.9秒內任意設定的電壓上升時間，測試時間，針對絕緣電阻有可隨意設定測試等 待時間 ■ 可存儲100個文件，每個文件可存儲100個測試步驟，任意步驟可設定任意測試模式 ■ 新一代面板和簡潔的界面操作設計 ■ 鎖鍵盤功能 ■ PLC接口 RS232通訊接口 USB接口 |
型號 | 7142 |
交流耐壓ACW |
輸出電壓 | 電壓范圍 | AC0.050kV—5.000kV |
電壓波形 | 正弦波 |
失真度 | < 3％ |
工作頻率 | 50/60Hz 可選 |
頻率精度 | ±1% |
輸出功率 | 100VA（5.000kV 20mA） |
電壓調整率 | ±（1.0% +50V) （額定功率） |
電壓分辨率 | 1V |
電壓產生方式 | DDS 信號源加 AB 類功放 |
電壓輸出精度 | ±(1.0%讀數+5V) (空載) |
測試電流范圍 | 電流范圍 | 0.001mA – 20.00 mA |
短路電流（瞬間） | >40 mA (設定輸出電壓>500V) |
電流分辨率 | 0.001mA |
電流精度 | ±(2%讀數+5 個字) |
實際電流 | OFF-0.001 mA-20 mA |
直流耐壓DCW |
輸出電壓 | 電壓范圍 | DC0.050kV—6.000kV |
信號源頻率 | 600Hz |
輸出功率 | 60VA（6.000kV 10mA） |
電壓調整率 | ±（1.0% +100V) （額定功率） |
電壓分辨率 | 1V |
電壓產生方式 | DDS 信號源加 AB 類功放 |
電壓輸出精度 | ±(1.0%讀數+5V) (空載) |
測試電流范圍 | 電流范圍 | 0.1uA – 10.00mA |
電流精度 | ±(2.0%讀數+5 個字) |
放電功能 | 測試結束后自動放電 |
絕緣電阻IR |
輸出電壓 | DC0.050KV – 1.000KV |
電壓分辨率 | 1V |
電壓測試精度 | ±(1.0%讀數+2V) |
最大輸出電流 | 10mA |
最大輸出功率 | 10VA（1000V/10mA） |
輸出瞬間短路電流 | >20mA(設定輸出電壓>500V) |
負載調整率 | ≤1％（額定功率） |
紋波（1kV） | ≤3% (1kV，空載) |
放電功能 | 測試結束后自動放電 |
電阻測量范圍 | 0.01MΩ– 50GΩ |
電阻顯示量程（1000V） | 10 mA 0.1 MΩ-0.5 MΩ |
2mA 0.5 MΩ-5 MΩ |
200uA 5 MΩ-50 MΩ |
20uA 50 MΩ-500MΩ |
20uA 50 MΩ-500MΩ |
2uA 500 MΩ-10GΩ 10G-50GΩ |
電阻測量準確度 | ≥500V 1MΩ– 1GΩ ±(5%讀數+10 個字) |
≥500V 1GΩ– 10GΩ±(10%讀數+10 個字) |
≥500V10GΩ-50GΩ±(15%讀數+510個字) |
<500V 0.1MΩ– 1GΩ±(10%讀數+10個字) |
<500V 1GΩ– 10GΩ ±(10%讀數+10個字) |
電流測量準確度 | ±(1.5%讀數+5 個字)（清零后） |
電弧偵測功能 |
AC | 1mA – 20mA |
DC | 1mA – 20mA |
比較器 |
判別方式 | 窗口比較方式：（條件 I 下 < I 上） （絕緣電阻判別方式一至） |
| I 下 ON： 當 I 下< Ix < I 上 ， PASS； |
| 當 Ix ≤ I 下 或 Ix ≥ I 上， FAIL |
| I 下 OFF： 當 Ix < I 上， PASS； |
| 當 Ix ≥ I 上， FAIL |
電流上限設置 I 上 | AC0.001mA – 20mA |
| DC0.1uA – 10mA |
電流下限設置 I 下 (LOWER OFF) | AC0.001mA – 20mA |
| DC0.1uA – 10mA |
電阻上限設置 | OFF - 0.1MΩ - 10GΩ |
電阻下限設置 | 0.01MΩ– 10GΩ |
判別輸出 | PASS/FAIL LCD 及 LED 分別顯示, 聲音報警 |
一般規格 |
電壓上升時間 | 0.1s – 999.9s |
電壓跌落時間 | 0 s – 999.9s， (僅在耐電壓 PASS 后） |
電壓等待時間 | 0.3s – 999.9s(僅直流耐電壓，且滿足 上升時間 + 測試時間> 等待時間） |
測試時間設定 | 0.3s – 999.9s（在 TIMER ON 時） |
時間準確度 | ±（0.2%設定值 ± 0.1s） |
鍵盤鎖 | 防止意外修改測試條件，或禁止測試條件被修改 |
底數清零功能 | 流過輸出線之間的絕緣電阻和分布電容的電流可被清零 |
啟動等待延遲 | 在開始測試時（按下了 START），先輸出高壓啟動信號，等待一定時間后開始高壓輸出 |
電流超量程判斷 | 硬件快速判斷絕緣崩潰，比電壓采樣更快捷安全，減少對產品的沖擊損傷 |
ARC 電弧偵測 | 采樣電流的突變信號，判斷回路潛在的隱患及大概的規模 |
地線電流檢測 | 在意外觸電或高壓對外殼有漏電時，保護人身安全 |
報警音量調節 | 關、高、低 |
高壓指示 | 窗口指示和 LED 燈指示 |
文件編程和存儲 | 可編程100個測試文件， 每文件中交流、直流、絕緣電阻，可分別設定 100個測試步驟 |
開機參數保存 | 設定參數保存為默認參數，下次開機可以自動恢復 |
控制接口 | HANDLER，SINGAL |
通訊接口 | RS232C，USB |
工作溫度、濕度 | 0°C－40°C, ￡80%RH |
工作電源 | 100V-121V，198V-242V 47.5-63Hz |
功耗 | ≤500VA |
尺寸/重量 | 425mm×115mm×305mm 約12Kg |
