產品簡述：

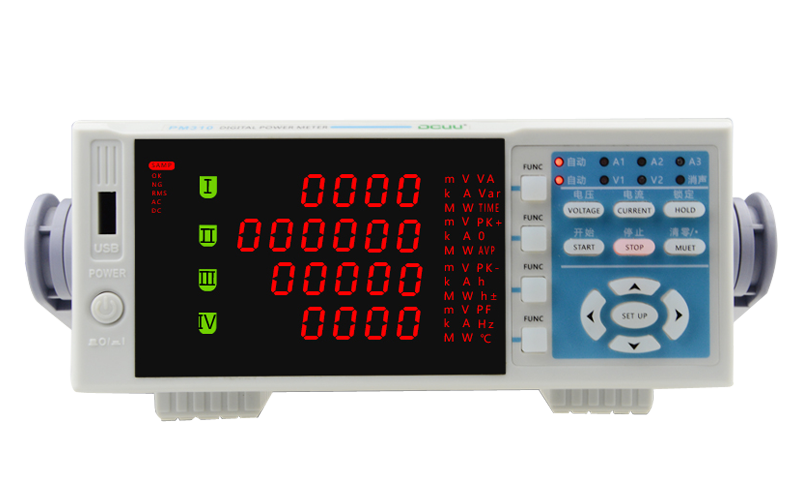

   PM310 智能電參數測試儀符合能源之星（ENERGY STAR）測量標準而研發的一款高性價比的測量儀器。主要測量電壓V、電流A、功率W、功率因數PF、頻率Hz、電能量KWH等參數.具有高精度、寬動態范圍、結構緊湊靈巧等特點，是新一代數字化電參數測量儀。主要用于小功率產品、家用電器待機功耗測試。也能滿足實驗室等部門研發需求。

測量原理：

   電壓和電流信號經過取樣、放大后經采樣保持器送至高速A/D轉換器，A/D轉換器將轉換后的數字信號送給微型計算機，并通過積分的方法，再根據以下公式得出電壓真有效值（URMS）、電流真有效值（IRMS）、有功功率（P）和功率因數（PF）。

詳細說明：

參數

測量范圍

誤 差

備注

電壓

波峰系數V1=3：40/600

波峰系數V2=6：20/300

DC±(讀數的0.1% +量程的0.2% )

0.5 Hz≤f<45Hz±(讀數的0.1% +量程的0.2% )

45 Hz≤f≤66Hz±(讀數的0.1% +量程的0.1 % )

66 Hz<f≤1kHz±(讀數的0.1% +量程的0.2 % )

1 k Hz<f≤2kHz±(讀數的0.15% +量程的0.3% )

過載：1.1倍

電流

波峰系A(chǔ)1:0.1mA~200.0mA

A2:100mA~10A

A3:200mA~40A

有功

功率

U*I

DC±(讀數的0.1% +量程的0.2% )

0.5Hz≤f<45Hz±(讀數的0.3% +量程的0.2% )

45Hz≤f≤66Hz±(讀數的0.1% +量程的0.1 % )

66Hz<f≤1kHz±(讀數的0.2% +量程的0.2 % )

1kHz<f≤2 kHz±(讀數的0.2% +量程的0.3 % )

PF=1.0

功率

因數

0.1 ～ 1

0.5Hz≤f<45Hz±0.01

45Hz≤f≤66Hz±0.01

66Hz<f≤1kHz±0.02

1kHz<f≤2kHz±0.05

頻率

0.5 ～ 2kHz

計數方式，0.1％*讀數，當信號值大于0.1*當前量程

電能

累計

0～999999 KWH

0～-99999 KWH

DC±(讀數的0.1% +量程的0.2% )

0.5Hz≤f<45Hz±(讀數的0.3% +量程的0.2% )

45Hz≤f≤66Hz±(讀數的0.1% +量程的0.1% )

66Hz<f≤1kHz±(讀數的0.2% +量程的0.2% )

1kHz<f≤2kHz±(讀數的0.2% +量程的0.3% )

電能計時

99999h

±2秒/小時

測量功能（符號）

面板指示燈

含義

電壓（V）

Rms

電壓的真有效值

AC

電壓的交流成分

DC

電壓的直流成分

VPK+

電壓的最大值

VPK-

電壓的最小值

電流（A）

Rms

電流的真有效值

AC

電流的交流成分

DC

電流的直流成分

VPK+

電流的最大值

VPK-

電流的最小值

功率（W）

W

有功功率

VA

視在功率

Var

無功功率

PF

功率因數

Wpk+

功率的最大值

Wpk-

功率的最小值

輸出方式

 電壓電流均為浮置輸入：

 電壓輸入阻抗約為2MΩ；1A都暗流輸入檔阻抗約10mΩ,其他電流輸入檔抗阻約1mΩ

測量信號最大峰值

 電壓電流均為最大量程的1.1倍；

A/D轉換

 速率約8K/秒，24位，電壓、電流同時采樣；

顯示更新

 5次/秒

功耗

 ＜5VA；

儀表工作電源

 AC（85~265）V/50/60Hz或DC(100~300V)

工作環境

 大氣壓力：（86~106）Kpa;溫度（0~40）℃；相對濕度：≤85%RH

儀表體重

 毛重：3KG   凈重：2.5KG

儀表尺寸

 寬*高*深：213*104*470mm
