產品簡述

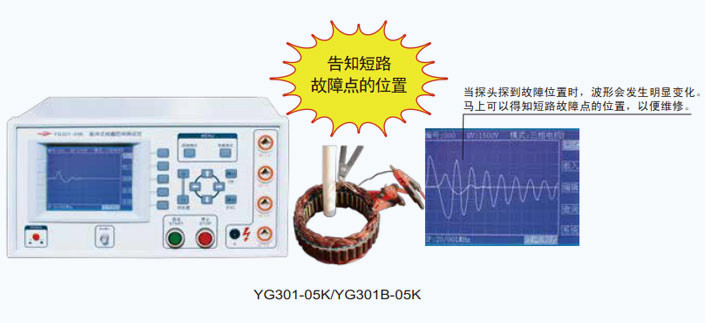

   YG301-05K采用本公司專用探頭，當探頭靠近短路故障點時，波形會發生明顯變化。馬上可以得知短路故障點的位置，極大地提高了電機維修的效率。當不使用短路探測功能時，它就是一臺智能型的匝間絕緣測試儀。可設置手動模式和自動模式，兼容手動的簡便和自動的快捷可任意設置三相電機三角形接法和星形接法、單向電機主副繞組、主副副繞組、主副+主副之間繞組接法，滿足全系列電機進行匝間測試。

性能特點

采用先進的數字信號處理技術，超強抗干擾能力

同時顯示設定電壓(V)與峰值電壓（Vp）或（Vtp）

四種波形比較方法快速判斷線圈品質

LCD液晶模塊顯示，人性化操作界面，簡單易學

比較結果直接顯示，并有多種聲響報警方式可選擇

快速判斷線圈絕緣性能，速度達6次/秒

低電感量脈沖測試，小至10uH

最大40MHz采樣頻率

技術規格

儀器型號

YG301-05K

YG301B-05K

輸出脈沖電壓

500V-5000V

500V-5000V

脈沖能量

Max180milli-Joul

Max180milli-Joul

電感量測試范圍

≥10uH
低電感量測試性能突出
主要適用于：電動車電機、低電感量變壓器、Y180以下電機

≥20uH
主要適用于：電動車電機、變壓器行業、Y180以下電機

報警音響

合格響、不合格響、混合聲響

電壓控制方式

手控、腳控

測試模式

手控比較、自動比較

測量速度

6次/秒

比較方式

面積比較，面積差比較，電暈放電，相位差比較

存儲單元

100個（外設優盤可選）

工作環境

0℃～40℃，＜90%RH

工作電源

220V ± 10%，50Hz±5%

重量

約12kg

體積

320×345×170(mm)
