產品簡述

  YG201A-5K型匝間耐壓測試儀采用＂沖擊波型比較法＂，將具有規定峰值電壓（一般是高于數倍的工作電壓）加于被測線圈繞組上，通過比 較兩個震蕩波形的差異。從而判斷線圈匝間絕緣好壞，電暈放電，局部 短路等各種故障均能直觀的判斷。

  兩組被測線圈面積誤差百分比顯示，直觀明了，避免了操作人員 在觀察波形時的人為誤差，又能大大提高操作效率。

性能特點

采用高穩定性高壓沖擊電源和可控硅模塊控制的高壓開關器件，大幅度提高了產品的穩定性、可靠性。(完全避免了第一代模擬產品"充氣氫閘管"、"示波管"造成的穩定性差，開機預熱時間長，壽命短，易老化等問題。)

LCD顯示及比較測量波型。避免了CRT（示波管）易老化、亮度低等問題

可有效判斷電機或變壓器線圈匝間、層間短路，絕緣不良，圈數超差。

電腦控制峰值電壓，100V/STEP

采用先進的數字信號處理技術，超強抗干擾能力

技術規格

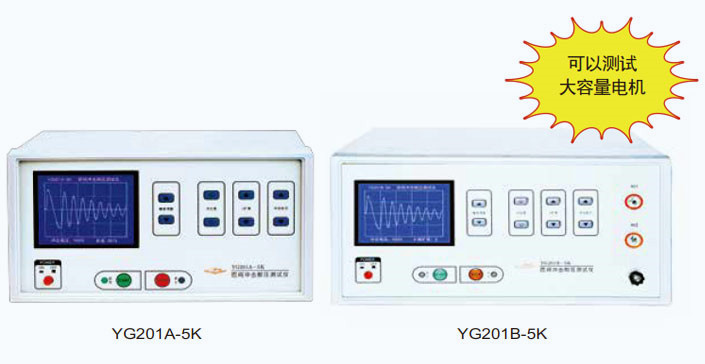

儀器型號

YG201A-5K

YG201B-5K

脈沖電容量

0.01uF

0.022uF

脈沖峰值電壓范圍

0～5000V   100V/STEP

峰值電壓準確度

±5%

脈沖重復頻率

25Hz

測試速度

6次S

波形顯示方式

5"LCD

測量方式

雙路比較法

觸發方式

手控/腳控

測試精度

<5%(1KV-5KV)

工作電源

220V±10%  50Hz

重量

10kg

13kg

體積

320×345×170mm

380×460×195mm
