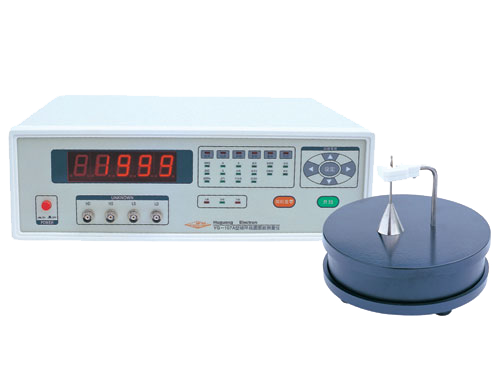

YG107A型

產品簡述：

YG107A型是一款實用型的環型線圈圈數測量儀，主要適用于各種環型線圈的圈數測量。如電感線圈、互感器線圈、環型變壓器線圈等。由于采用了的數字電路技術，儀器具有較高的測試精度，經過樣品線圈校正后，能具有高達0.1%的分辨率、能滿足生產線質量保證，以及試驗室高精度的測量要求。

性能特點：

● 微處理器控制全部功能數學化

● 操作簡單、精度高

● 可快速完成圈數的測量

● 具有開路和短路清零校準功能

● 廣泛的實用性

● 上下限超差報警功能，大大提高了生產效率

YG107B型

產品簡述：

YG107B型是一款高精度，高分辨率的環型線圈圈數測量儀，主要適用于各種環型線圈的圈數測量。如電感線圈、互感器線圈、環型變壓器線圈等。由于采用了的數字電路技術，儀器具有較高的測試精度，經過樣品線圈校正后，能具有高達0.03%的分辨率、能滿足生產線質量保證，以及試驗室高精度的測量要求。

性能特點：

● 32位微處理器，24位A/D技術，全部功能數字化

● 分辨率高達0.03%

● 可快速完成圈數的測量

● 具有開路和短路清零校準功能

● 上下限超差報警功能，大大提高了生產效率

● LCD液晶模塊顯示

技術參數

儀器型號

YG107A

YG107B

測試參數

磁環線圈圈數

圈數測量分辨率

±0.1%

±0.03%

被測線圈圈數范圍

0-20000圈

分選功能

絕對誤差/百分比誤差/關

訊響選擇

不合格/合格/關

測量方式

連續/單次

測量端

4端

工作電源電壓

220V±10%　50Hz

重量

約5kg

外形尺寸

主機：350mm×110mm×390mm、測試臺190mm×160mm
